自制/手搓麦克森八木天线记录
Moxon-Yagi 麦克森 UV 双段卫星八木天线手动制作记录
前戏#

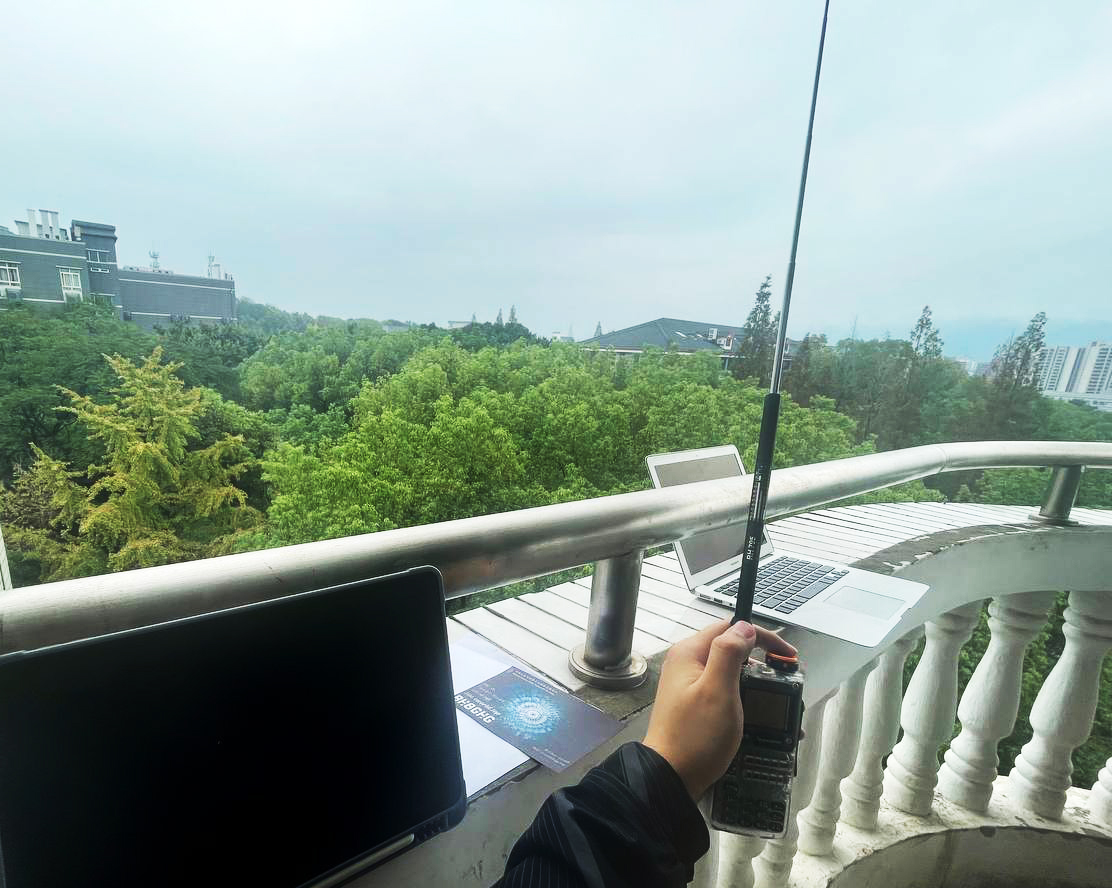

那是 10 月 12 日一个风平浪静的下午。在提前查阅卫星 ISS (Zarya) 会按时过境、仰角七十多度后,我准时掏出了我的电脑解码器、手台和那根被寄予厚望的 Rh795 天线,满怀期待地守在顶楼阳台,等待这次 ISS 活动的最后一次良好的 SSTV 窗口期。
那是一次还蛮有趣的 SSTV 接收活动,8 号一直持续到 14 号,而且时间正正好好,我有足够的时间去调整我的设备、位置和多普勒模式。
然后…就没有然后。多普勒模式 s2,常规模式 s3 杂音,啥也没有接收到。转头看交流群,各大 Ham 早已各显神通,用优良的装备接收到了一张张格外清晰的图片。无奈之下,我又打开了尘封大半个月的淘宝,暗暗下定决定一定要把八木天线手搓出来。隧有此文。
理论#

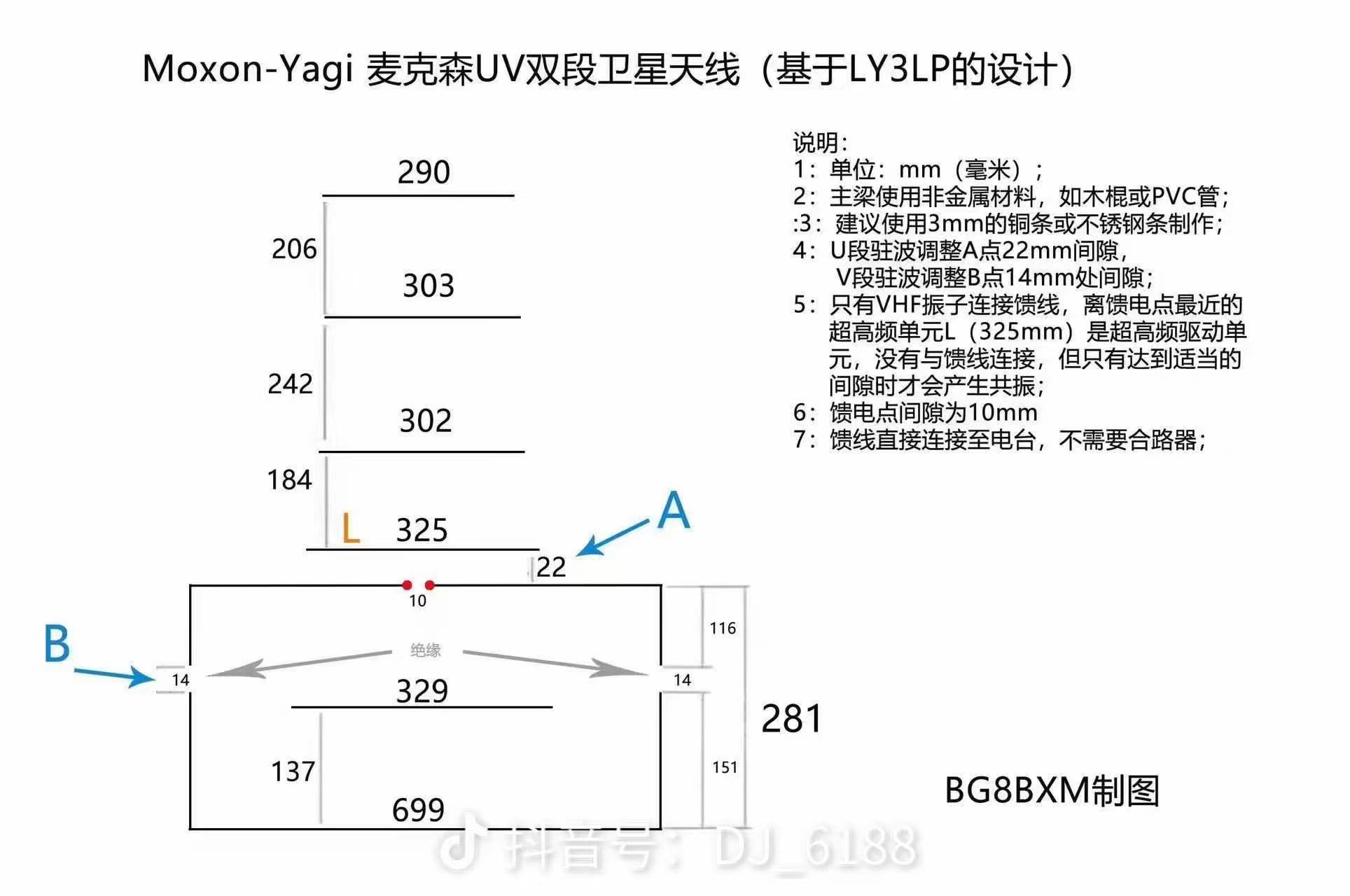

理论主要就是图了。
细节制作建议参考 自制八木天线系列 ↗ 视频,讲的很详细,很多材料都是参考他的。
进货#

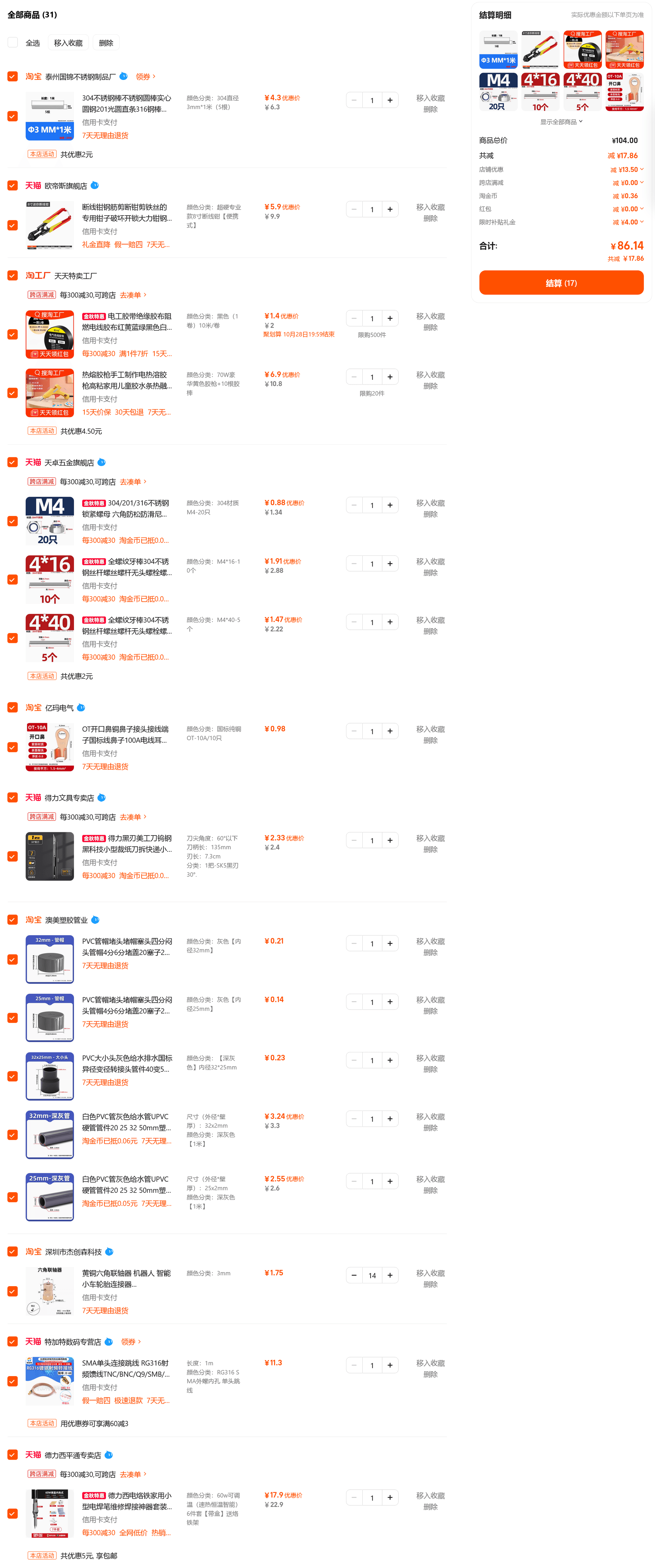

选购过程实在是一波三折,这里感谢 BG8LNG 的指导付出。作为学生实在没有什么趁手的现成工具,只能啥都写进清单购买,要是读者有部分零件一定会比笔者这里便宜不少。先给出一个参考:
其中核心东西:
- 304 不锈钢棒:3mm 是很多前辈试验出来的比较好的直径。
- 螺纹牙棒:固定联轴器 & 拆分光杆,顺带起到方便拆卸收纳的作用。如果你觉得都可以一根光杆嗦到底也可以省掉。
- SMA 单边连接跳线:老 Ham 指出 1 米长度绰绰有余,自信的话也可以买短一点,不过宽边窄用,个人建议新手买满 1 米(你根本不知道你的需求是什么)
- PVC 管:这里分成两部分,一来是方便收纳,二来是拆分后下半可作为 U1V2 八木天线使用。推荐使用 32mm + 25mm 直径,注意还需购买变径转接头,以及为了美观建议购入两端的堵帽塞头。
你有的话可以省掉买的东西:
- 螺母 & 铜鼻子:连接牙棒和馈线,需要配合螺纹牙棒使用,否则只能直接紧焊到光杆上。
- 电焊笔:焊接馈线。
- 热熔胶枪:固定你想固定的东西 & 馈线裸露部分绝缘处理。
- 电工胶布:固定 & 绝缘。
- 美工刀:裁切 & 给 PVC 管打孔(待证实)。
- 断线钳:商家帮忙加工价格甚至轻易超过这位工具本身,老老实实自己买自己搞吧。
感觉不是很有必要但是有更好的东西:
- 电钻:舒适打孔。
- 钻台:这位更是顶级精确。
- 万用表:测量馈线联通情况、阻抗等数据。
最后还有天分(天线分析仪/矢量网络分析仪),目前主流是 NanoVNA,一般价格在两百左右,并且有点容易吃灰,建议去其他 Ham 那里借用。
制作#
制作确实挺难一帆风顺…遇到了如下问题 & 解决方案:
- 开孔:起初用剪刀打孔,后来因为过分费力,直接用小电烙下手了。一般一轮只能打一到三个洞,每轮打孔后冷却后需快速清理。总体还算凑合。
- 钢丝杆:应该比联轴器小上半毫米,否则插不进去。只能重买(还好这玩意便宜)。
- 螺纹杆:下半应该采用尺寸更大的款式。不过好像已买的部分本来就不够。
- 固定:下半方框还是挺难固定的…本来是买了螺母,结果发现买成自锁款式了,没法固定,又只能重买…被坑坏了。光螺母内部拧上不一定够用,建议在左右两端间隔处加额外东西固定。
先不说了,上几张图:

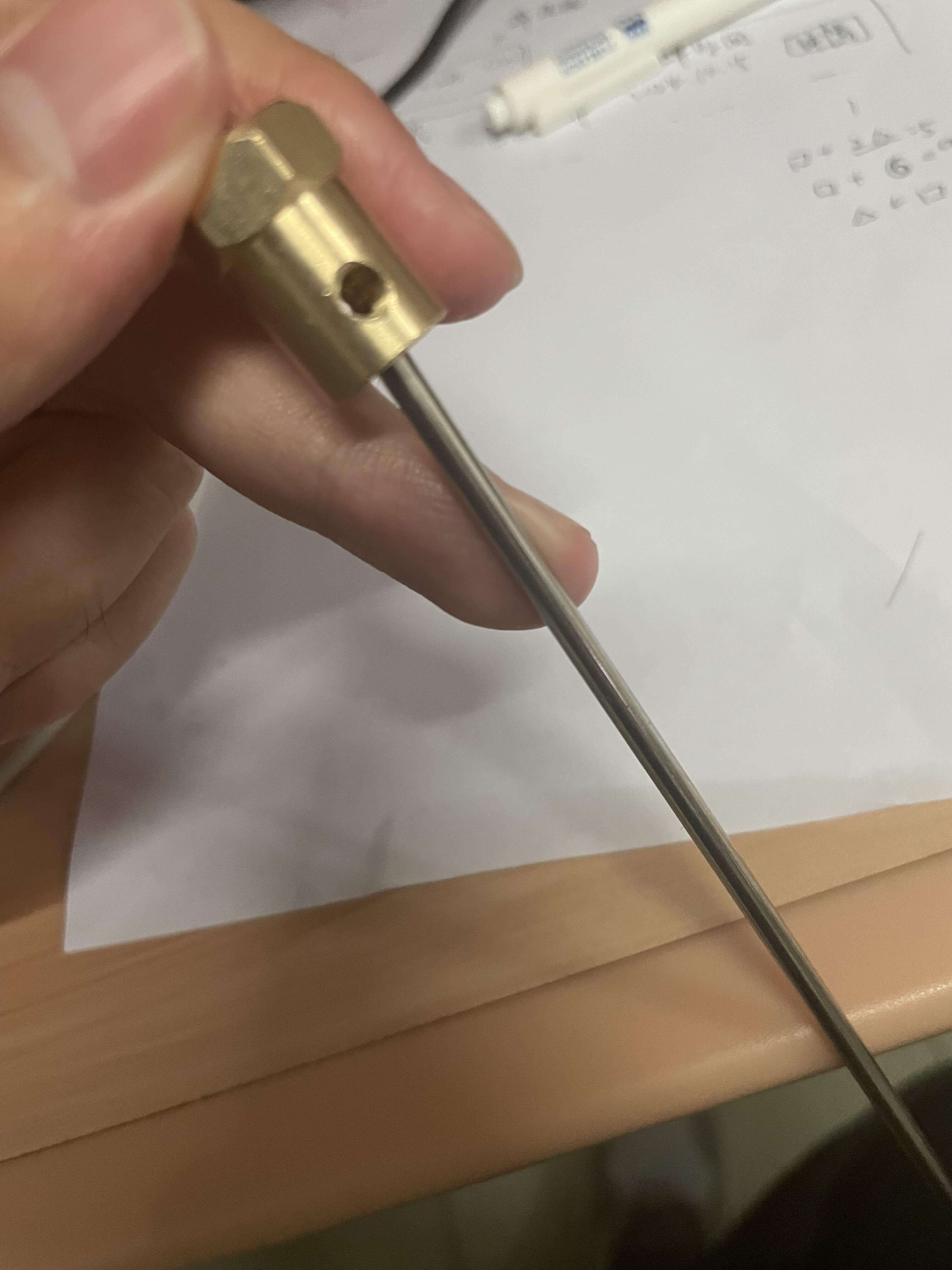

↑ 这样才合适的光杆粗细

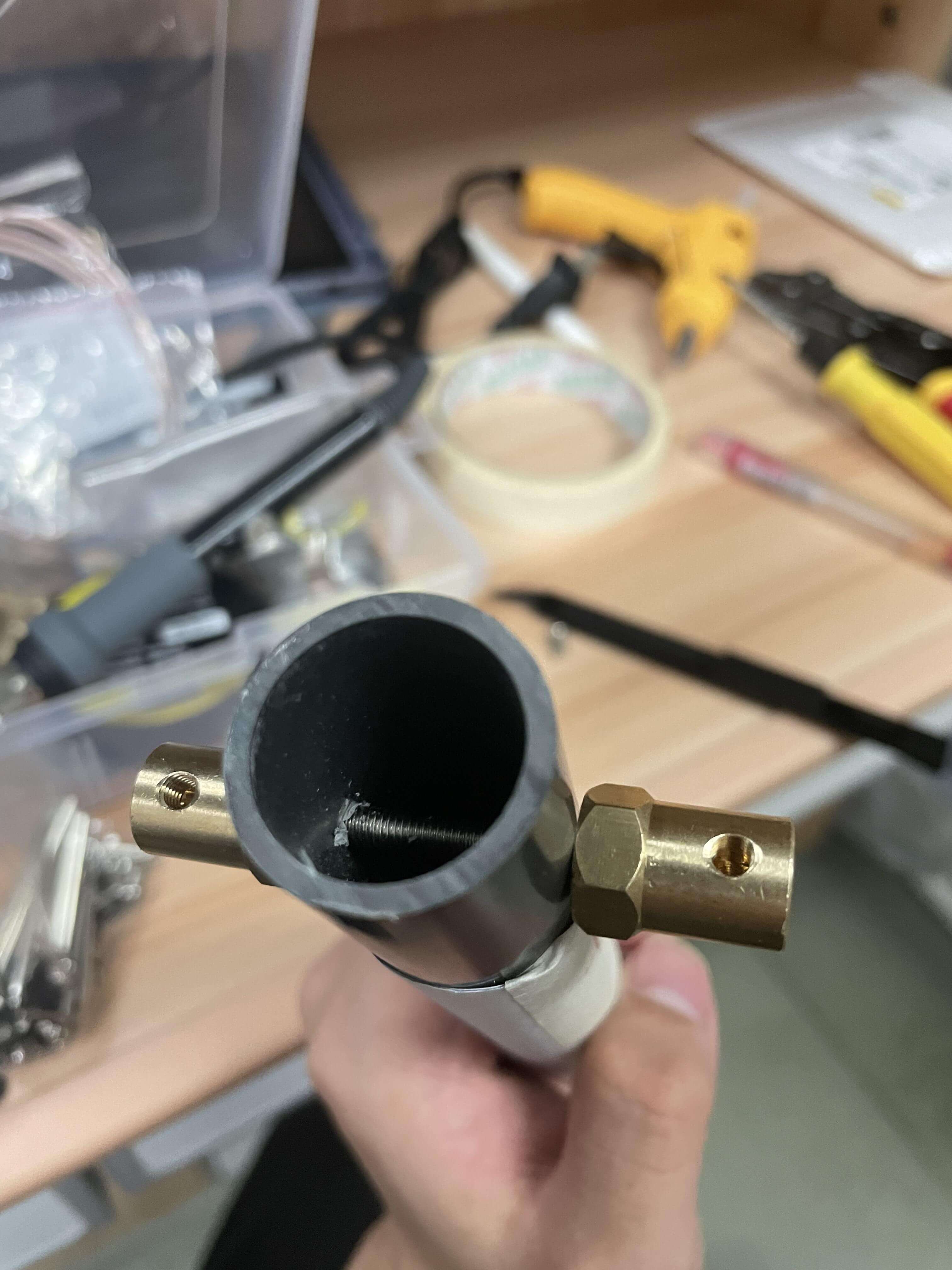

↑ 辛辛苦苦打磨的合适管长、使用纸筒定位两端对应打孔

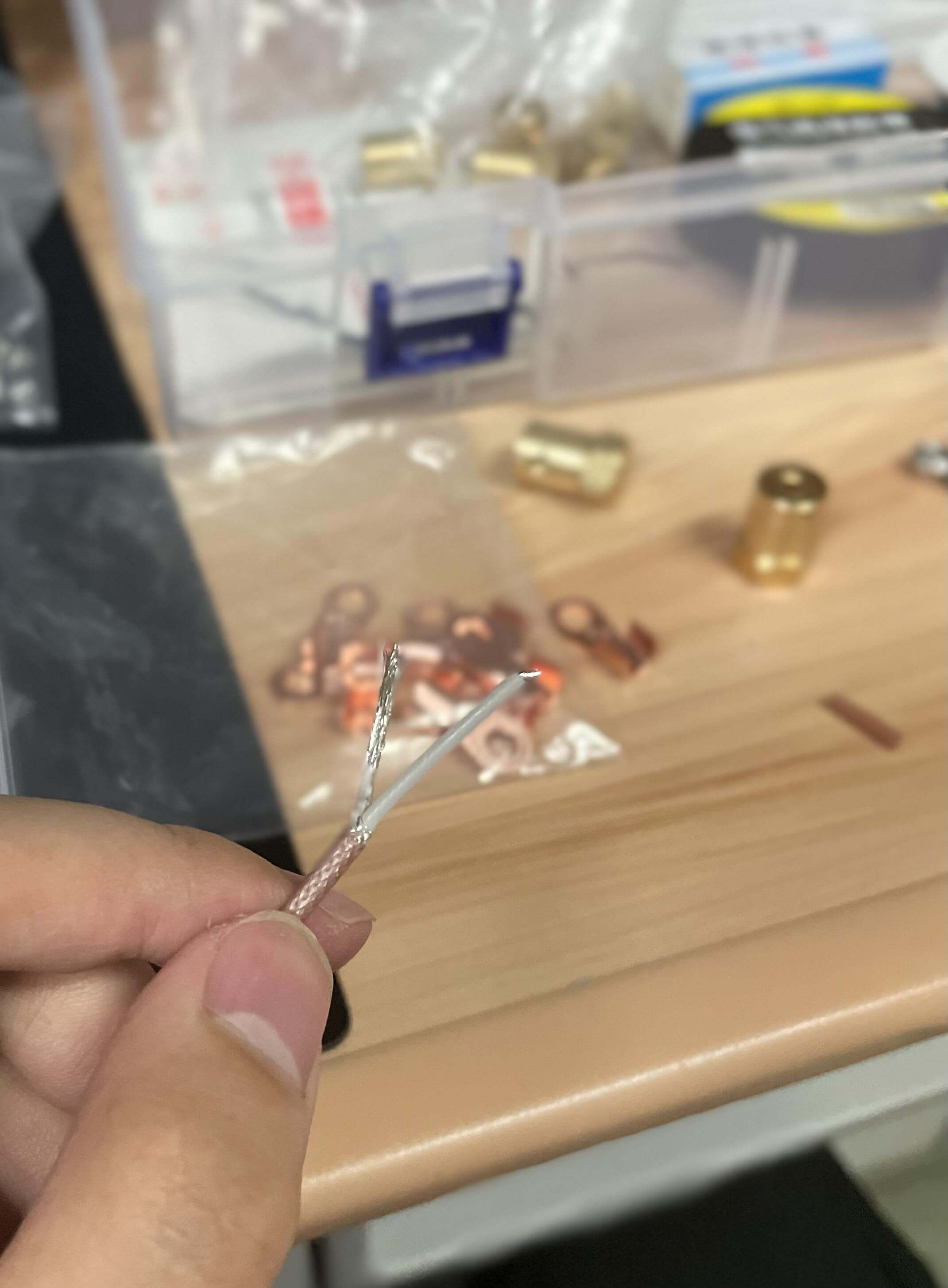

↑ 剥掉皮处理后的馈线

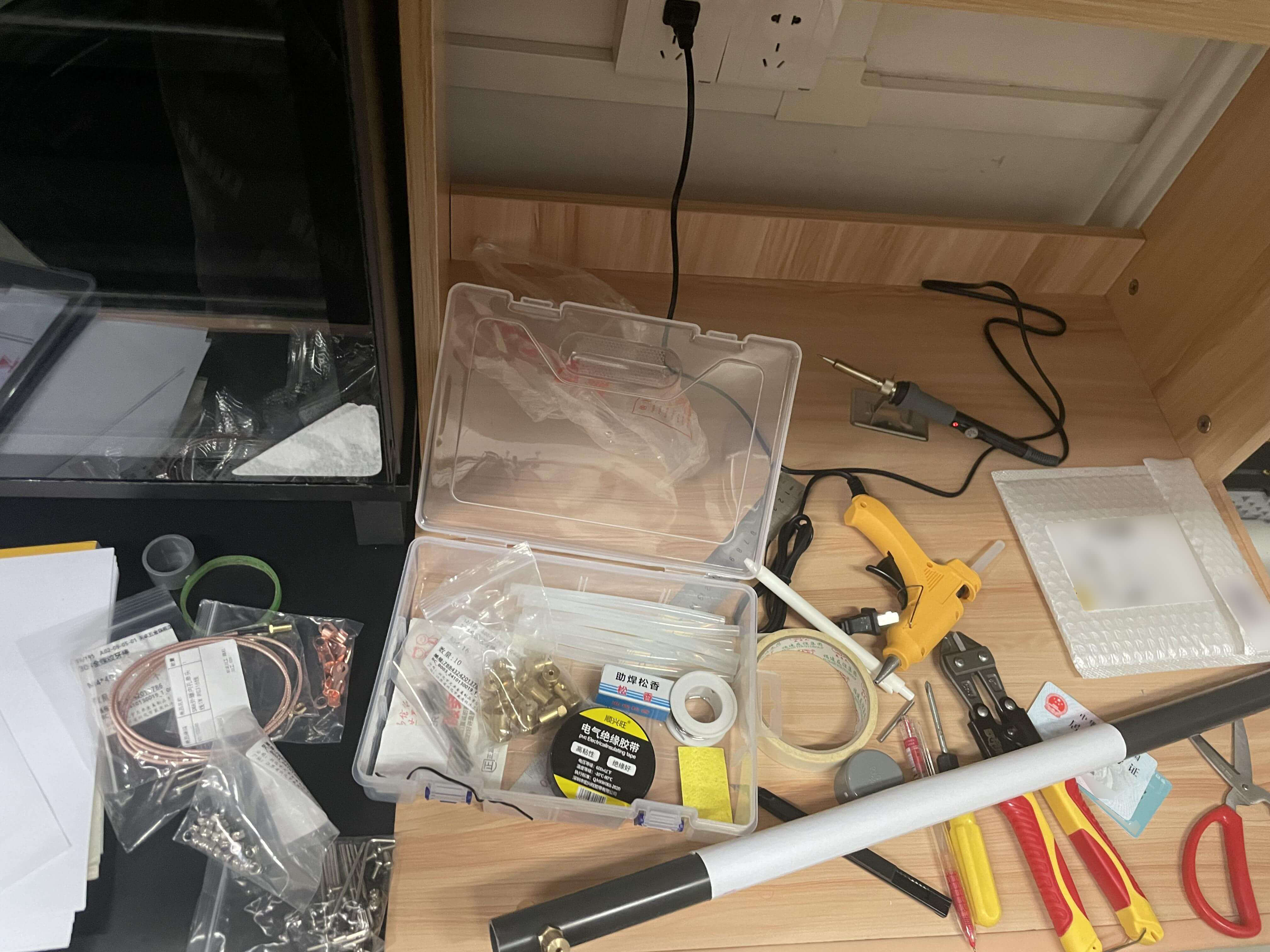

↑ 正在制作中混乱的桌面
结果#
结果当然是大获全胜了😉

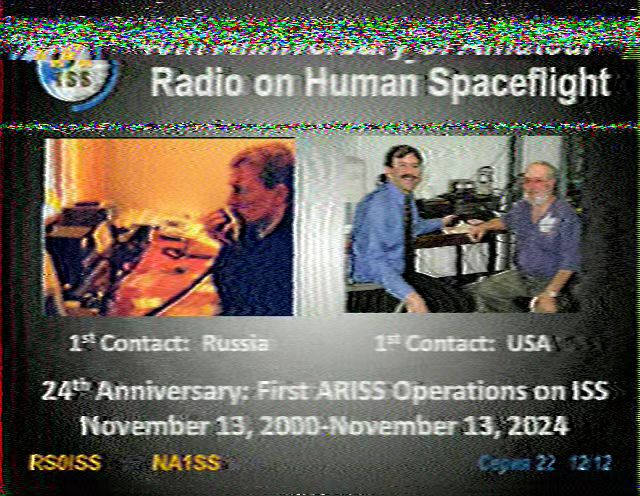

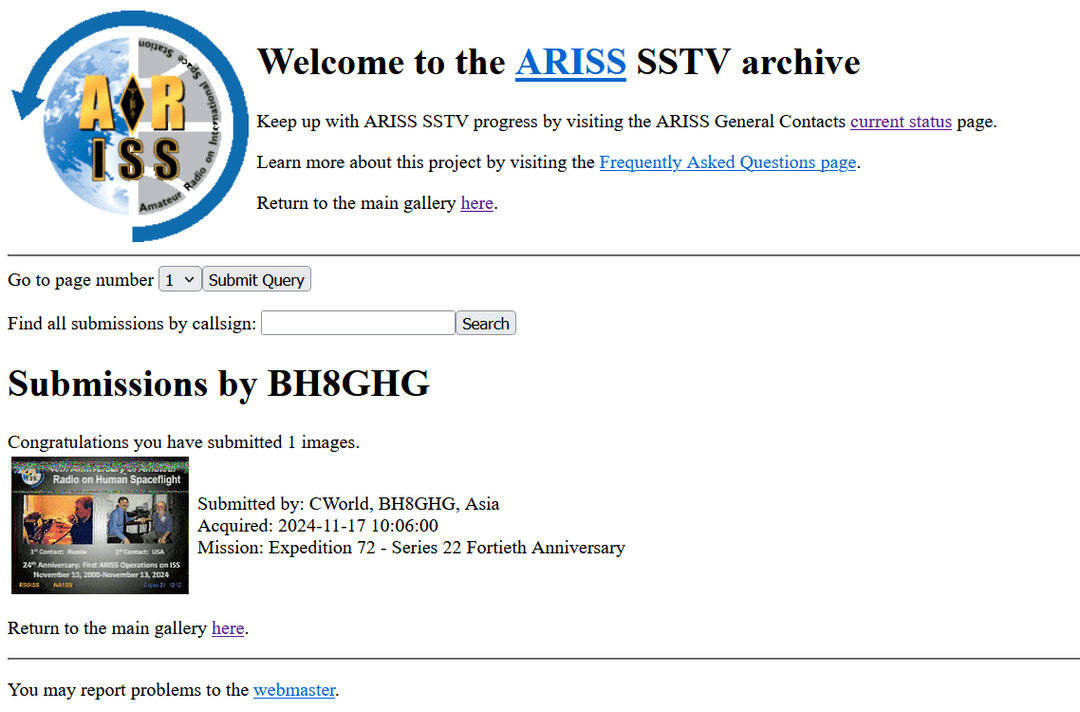

已经上传到 ARISS SSTV 官网 ↗,被永久保存下来了:
当然伴随的还有一个还蛮帅的证书:
(什么?你问我为什么只发了这些?只是因为常住地天台不打开罢了,或者恰好在开活动的时候忙罢了,或者我回老家不方便带回去罢了)
综上,买材料踩坑不少,希望对读者有所帮助,选购少踩坑~
